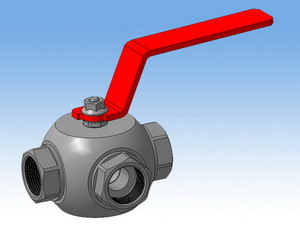

Кран шаровой трехходовой муфтовый

Кран шаровой трехходовой муфтовый

З

АР

Т

Х

ХХХ

ХХХ

10

-

ХХ

Х

XX

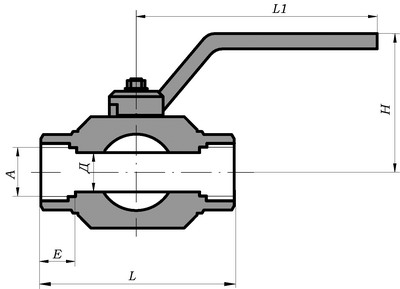

В таблице размеров представлены строительные длины серийных кранов.

Размеры даны на краны с ручным управлением.

По требованию заказчика возможно изготовление кранов на другие давления (до PN320 включительно) и с другими строительными длинами.

РN 16
DN	Д	A	L	H	E	F	L1	Масса, кг
10	10	G 3/8	95	60	17	76	140	1
15	12	G 1/2	95	60	17	76	140	1.2
20	17	G 3/4	110	65	18	98	165	1.9
25	21	G 1	120	70	18	106	165	3.3
32	29	G 1 1/4	133	119	25	117	315	5
40	36	G 1 1/2	152	124	25	132	315	7
50	45	G 2	166	131	25	150	315	10


РN 25
DN	Д	A	L	H	E	F	L1	Масса, кг
10	10	G 3/8	95	60	17	76	140	1
15	12	G 1/2	95	60	17	76	140	1.2
20	17	G 3/4	110	65	18	98	165	1.9
25	21	G 1	120	70	18	106	165	3.3
32	29	G 1 1/4	133	119	25	117	315	5
40	36	G 1 1/2	152	124	25	132	315	7
50	45	G 2	166	131	25	150	315	10


РN 40
DN	Д	A	L	H	E	F	L1	Масса, кг
10	10	G 3/8	95	60	17	76	140	1
15	12	G 1/2	95	60	17	76	140	1.2
20	17	G 3/4	110	65	18	98	165	1.9
25	21	G 1	120	70	18	106	165	3.3
32	29	G 1 1/4	133	119	25	117	315	5
40	36	G 1 1/2	152	124	25	132	315	7
50	45	G 2	166	131	25	150	315	10


РN 63
DN	Д	A	L	H	E	F	L1	Масса, кг
10	10	G 3/8	95	60	17	76	140	1
15	12	G 1/2	95	60	17	76	140	1.2
20	17	G 3/4	110	65	18	98	165	1.9
25	21	G 1	120	70	18	106	165	3.3
32	29	G 1 1/4	133	119	25	117	315	5
40	36	G 1 1/2	152	124	25	132	315	7
50	45	G 2	166	131	25	150	315	10


РN 80
DN	Д	A	L	H	E	F	L1	Масса, кг
10	10	G 3/8	95	60	17	76	140	1
15	12	G 1/2	95	60	17	76	140	1.2
20	17	G 3/4	110	65	18	98	165	1.9
25	21	G 1	120	70	18	106	165	3.3
32	29	G 1 1/4	133	119	25	117	315	5
40	36	G 1 1/2	200	120	25	156	315	20


РN 100
DN	Д	A	L	H	E	F	L1	Масса, кг
10	10	G 3/8	95	60	17	76	140	1
15	12	G 1/2	95	60	17	76	140	1.2
20	17	G 3/4	110	65	18	98	165	1.9
25	21	G 1	120	70	18	106	165	3.3
32	29	G 1 1/4	133	119	25	117	315	5
40	36	G 1 1/2	200	120	25	156	315	20


РN 160
DN	Д	A	L	H	E	F	L1	Масса, кг
10	10	G 3/8	95	60	17	76	140	1
15	12	G 1/2	95	60	17	76	140	1.2
20	17	G 3/4	110	65	18	98	165	1.9
25	21	G 1	135	115	18	116	315	3.5
32	29	G 1 1/4	133	119	25	117	315	5

Размеры и масса уточняются при заказе.
Возможно изготовление кранов с проходным отверстием равным номинальному диаметру крана.
