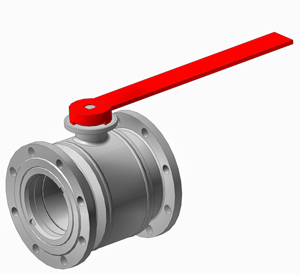

Кран шаровой фланцевый (цельносварной)

З

АР

Д

Х*

Ц

ХХХ

ХХХ

2Х

-

ХХ

Х

XX

Х* - заполняется буквой П, если кран полнопроходной

Исполнение уплотнительной поверхности фланцев и присоединительные размеры фланцев по ГОСТ 33259-2015.

Размеры даны на краны с ручным управлением.

Неполнопроходной – Н, полнопроходной – П.

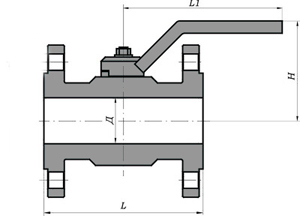

Рис. 9

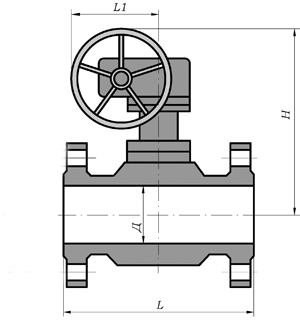

Рис. 10


PN 16







DN О Д L H L1 Масса, кг Масса с комплектом ответных фланцев, кг Рис.
50 П 50 164 135 315 12 18.5 9
65 П 65 191 149 315 20 29 9
80 П 80 206 160 315 25 34 9
100 П 100 230 148 500 33 46 9
125 П 125 254 214 500 62 78 9
150 Н 136 260 333 133 50 71 10
П 150 280 384 169 87 108 10
200 Н 180 330 564 334 145 173 10
П 200 457 600 334 240 268 10









PN 25







DN О Д L H L1 Масса, кг Масса с комплектом ответных фланцев, кг Рис.
50 П 50 164 135 315 12 18.5 9
65 П 65 191 149 315 20 29 9
80 П 80 283 137 500 30 43 9
100 П 100 305 150 500 50 65 9
125 П 125 381 378 169 80 107 10
150 Н 136 260 373 169 60 90 10
П 150 403 395 169 105 135 10









PN 40







DN О Д L H L1 Масса, кг Масса с комплектом ответных фланцев, кг Рис.
50 П 50 164 135 315 12 18.5 9
65 П 65 191 149 315 20 31 9
80 П 80 283 137 500 30 43 9
100 П 100 305 145 500 50 70 9









PN 63







DN О Д L H L1 Масса, кг Масса с комплектом ответных фланцев, кг Рис.
50 П 50 292 185 315 27 40 9
65 П 65 330 145 500 35 54 9
80 П 80 356 160 500 50 71 9









PN 80







DN О Д L H L1 Масса, кг Масса с комплектом ответных фланцев, кг Рис.
50 П 50 292 185 315 30 47 9
65 П 65 330 150 500 50 69 9









PN 100







DN О Д L H L1 Масса, кг Масса с комплектом ответных фланцев, кг Рис.
50 П 50 292 185 315 30 47 9
65 П 65 330 150 500 50 69 9
80 П 80 356 310 133 74 105 10
100 П 100 432 365 169 97 140 10









PN 160







DN О Д L H L1 Масса, кг Масса с комплектом ответных фланцев, кг Рис.
100 П 100 432 365 169 97 142 10

Размеры и масса уточняются при заказе.
Возможно изготовление кранов с проходным отверстием равным номинальному диаметру крана.
